중학교 1학년 과학/6단원 (빛)

렌즈 작도 - 종이를 잘라 접어서 조작해가며 렌즈작도

by 민서아빠(과학사랑) 2013. 4. 20.



종이렌즈작도.hwp
다운로드
종이렌즈작도2.hwp
다운로드



렌즈의 작도를 어떻게 하면 쉽게 가르칠까 생각하다가 만들게 되었습니다.
첨부된 화일을 다운 받아 양면인쇄해서 다양한 렌즈작도 방법을 개인별로 직접 조작해 가면서
탐구할 수 있도록 하였습니다.
한번만 그리는 것이 아니라 직접 조작해가면서 탐구하기 때문에 더 쉽게 이해할 수 있습니다.

인쇄할때는 양면인쇄 긴쪽으로 넘김을 선택하고 인쇄하면 된다.

https://youtu.be/V7CZWl9lAyc

<사용방법>

1. 볼록렌즈, 오목렌즈, 평면유리를 접어서 바꾸어 보며 광선의 경로를 본다.

(렌즈의축에 나란하게 입사한 광선은 초점 또는 초점과의 연장선을 지난다)

2. 맨우측 화살표를 길게 잘라 중심을 통과하는 광선의 경로로 사용한다.(잘라낸 종이에 검은선을 그어 놓으면 더 잘 보인다)

3. 우측아래 굵은 화살표를 잘라서 물체의 위치를 원하는 곳에 위치시킬 수 있다.

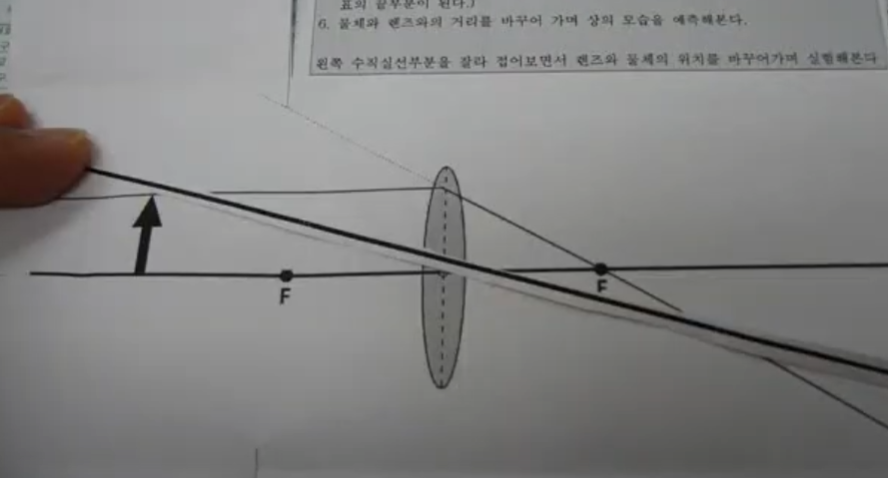

4. 잘라낸 광선 중심을 렌즈의 중심에 맞추어 회전축으로 삼고 광선을 회전시켜 물체(화살표그림)끝부분에 맞추어 주면 렌즈의 중심을 지나는 빛의 경로가 된다.

(렌즈의 중심을 지나는 빛은 항상 직진한다.)

5. 광선들이 만나는 곳에 생기는 상의 모습을 예측해 본다.(광선이 만나는 곳이 화살표의 끝부분이 된다.)

6. 물체와 렌즈와의 거리를 바꾸어 가며 상의 모습을 예측해본다.



왼쪽 수직실선부분을 잘라 접어보면서 렌즈와 물체의 위치를 바꾸어가며 실험해본다

왼쪽 수직실선부분대신 자를 이용해서 탐구해봐도 좋습니다.

아래링크에 있는 가상실험 프로그램을 이용하시면 설명하기가 편할 겁니다.
http://sciencelove.com/1152
