전자기력 실험 시간
과학실 벽면에 설치한 전자기력 실험 장치들
쉬는시간에도 체험해 볼 수 있다.
모둠별 전동기 만들기 하는 동안 한모둠씩 나와서 전자기력 체험 중
모둠별로 어느쪽으로 움직일지 상의 해보고 합의를 본다음
스위치 눌러서 결과 확인하기
작동모습은 아래 동영상 참고

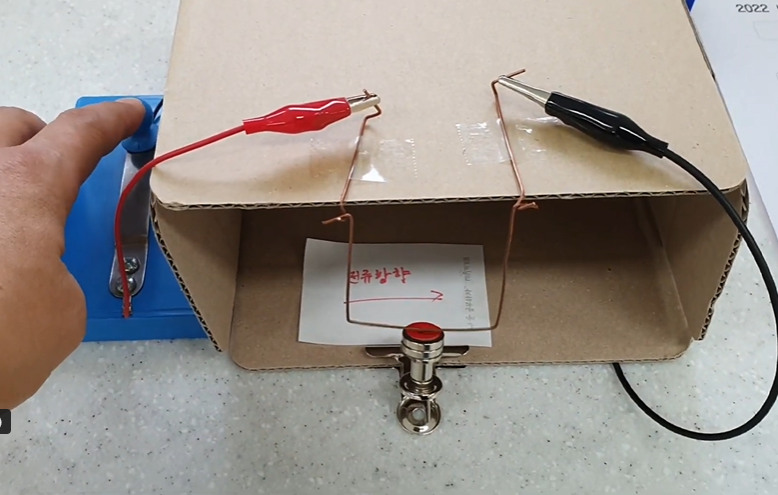

1. 초간단 전기 그네
구리선만 있으면 바로 만들 수 있다. 네오디움 자석에 자석에 극을 표시해 주어야 자기력 방향을 알 수 있다.
그리고 전류 방향도 표시해 주면 좋다.

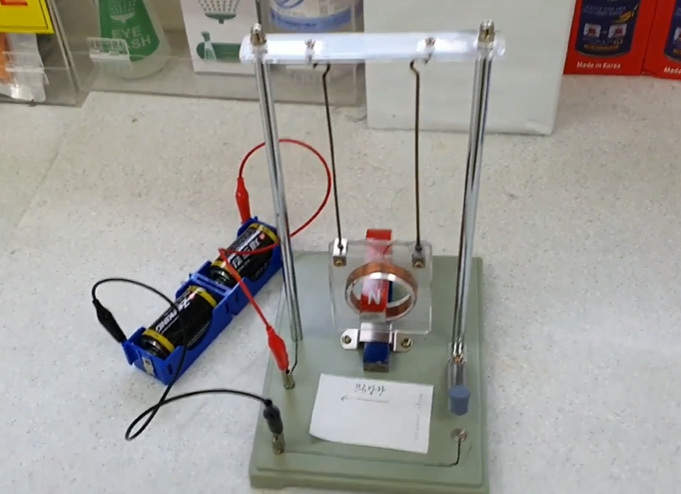

2. 과학실에 있는 전기 그네 실험장치
전형적인 전기그네 실험장치 설치해 주고, 힘을 받는 방향을 맞추도록 한다.
과학실 전기그네가 원형으로 코일이 감겨 있어서, 자석사이에 흐르는 전류의 방향을 표시해 주는 것이 필요하다.

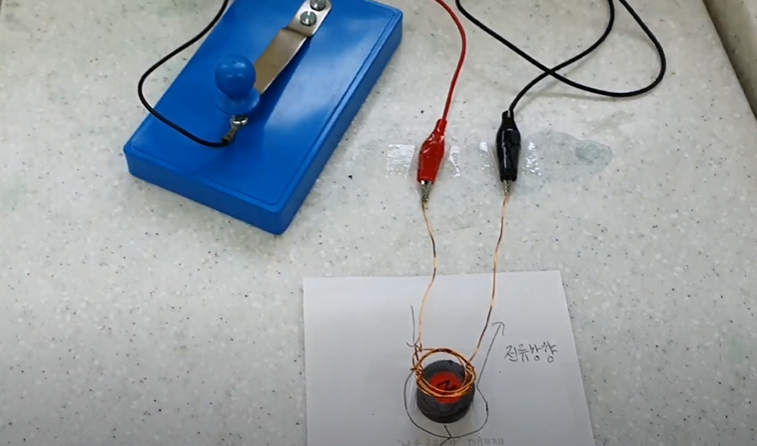

3. 같단한 원형코일 전자석
모양만 다를뿐 원형코일은 전자석이 된다. 영구자석위에 살짝 떠 있게 하고 스위치를 눌러 이동방향 알아 보기
개구리 점프 하듯이 튀어 오르게 할 수 있다.

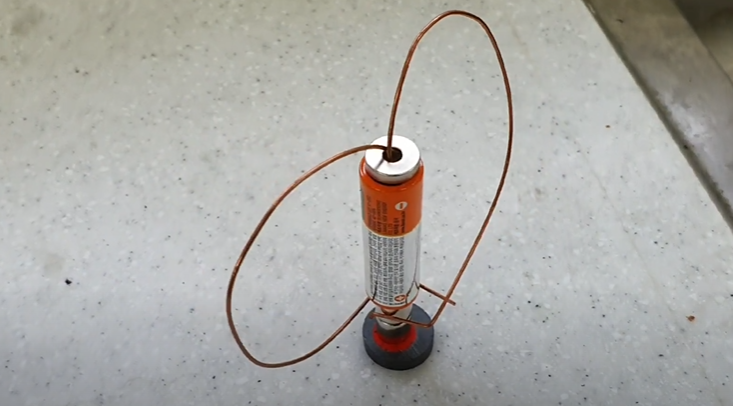

4. 호모폴라 전동기
마찬가지로 어느쪽으로 회전할지 따져 보고, 실제로 생각한 방향으로 도는지 알아 보기
건전지는 작동시킬때만 끼울 것 - 안그러면 금방 방전됨

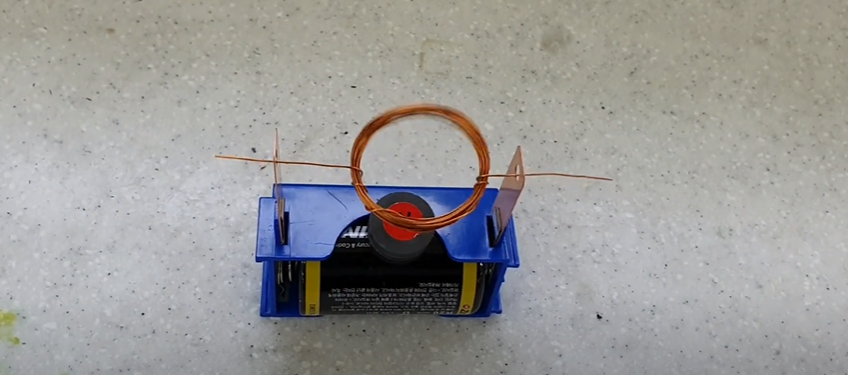

5. 오늘 만들고 있는 전동기
전동기가 돌아간다는 것만 확인해도, 만드는데 자신감이 생긴다.
건전지는 작동시킬 때만 끼울 것 - 안그러면 금방 방전됨.
여유가 되면 자석의 극이나 건전지 극을 바꿔 가면서 다시 실험해 보게 해도 좋다.
추가영상 - 미니 테슬라 코일 실험
