3D 전동기 원리 가상실험(임시)

3D 전동기 가상실험

교과서에 2차원으로 표현되는 전동기를 3차원으로 돌려 보면서 관찰할 수 있다.

시험문제에 여러 방향에서 전동기의 모양이 나오기 때문에 3차원 공간에서 돌려 보는 것은 중요하다.

https://sciencej.cafe24.com/html5/motor3d/motor3d.html

그리고 전동기의 자기장의 세기와 전류의 세기를 변화시켜 가며 전동기 움직임을 관찰할 수 있고, 전류의 방향과 자기장의 방향도 바꿔가며 관찰할 수 있다.

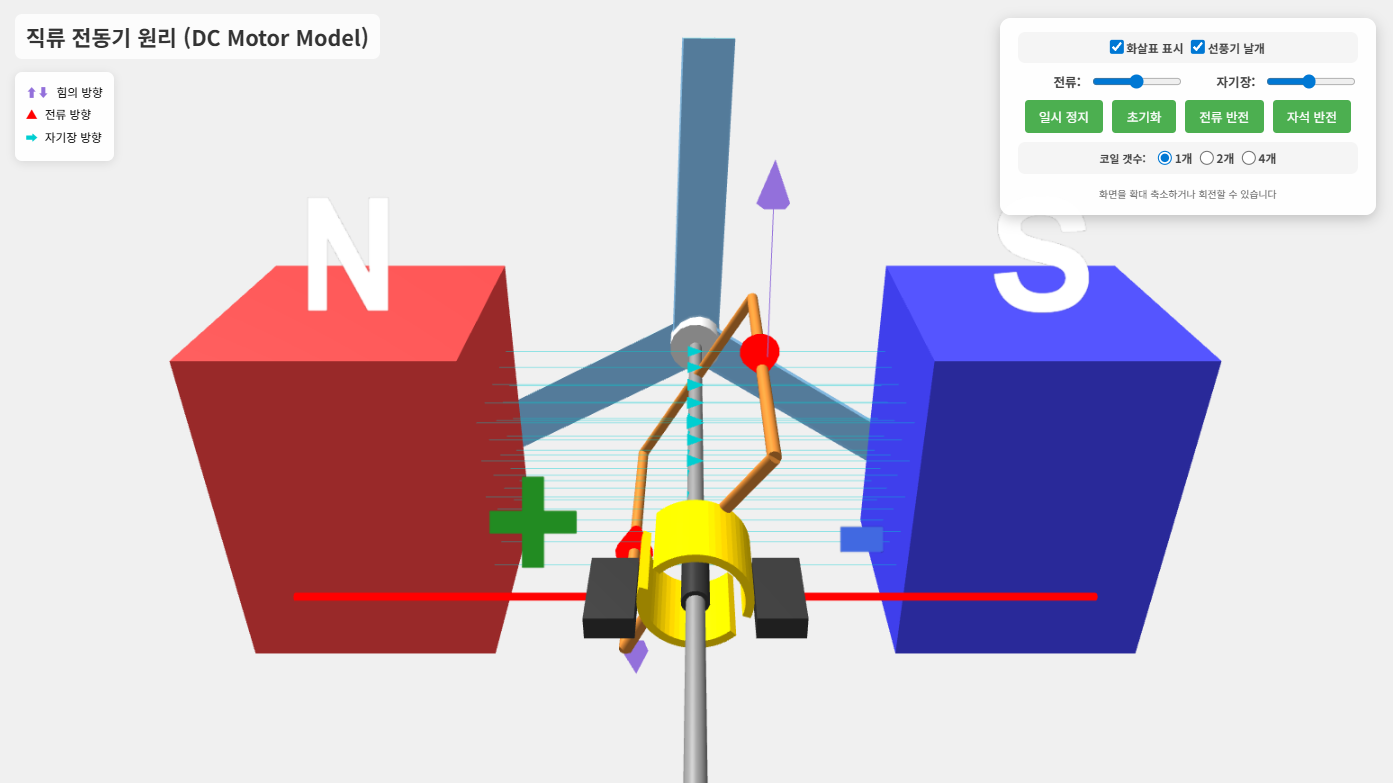

만들어진 전동기 끝에 선풍기 날개를 달아 실제 전동기가 어떻게 사용되는지 응용해 볼 수 있다.

<추가로 이런 것 까지 세세하게 관찰>

물리 시뮬레이션이 적용되어 실제 토크가 적용되기 때문에 회전 모습이 힘을 많이 받을 때와 적게 받을 때 돌아가는 속도가 차이가 나는 것을 볼 수 있다.

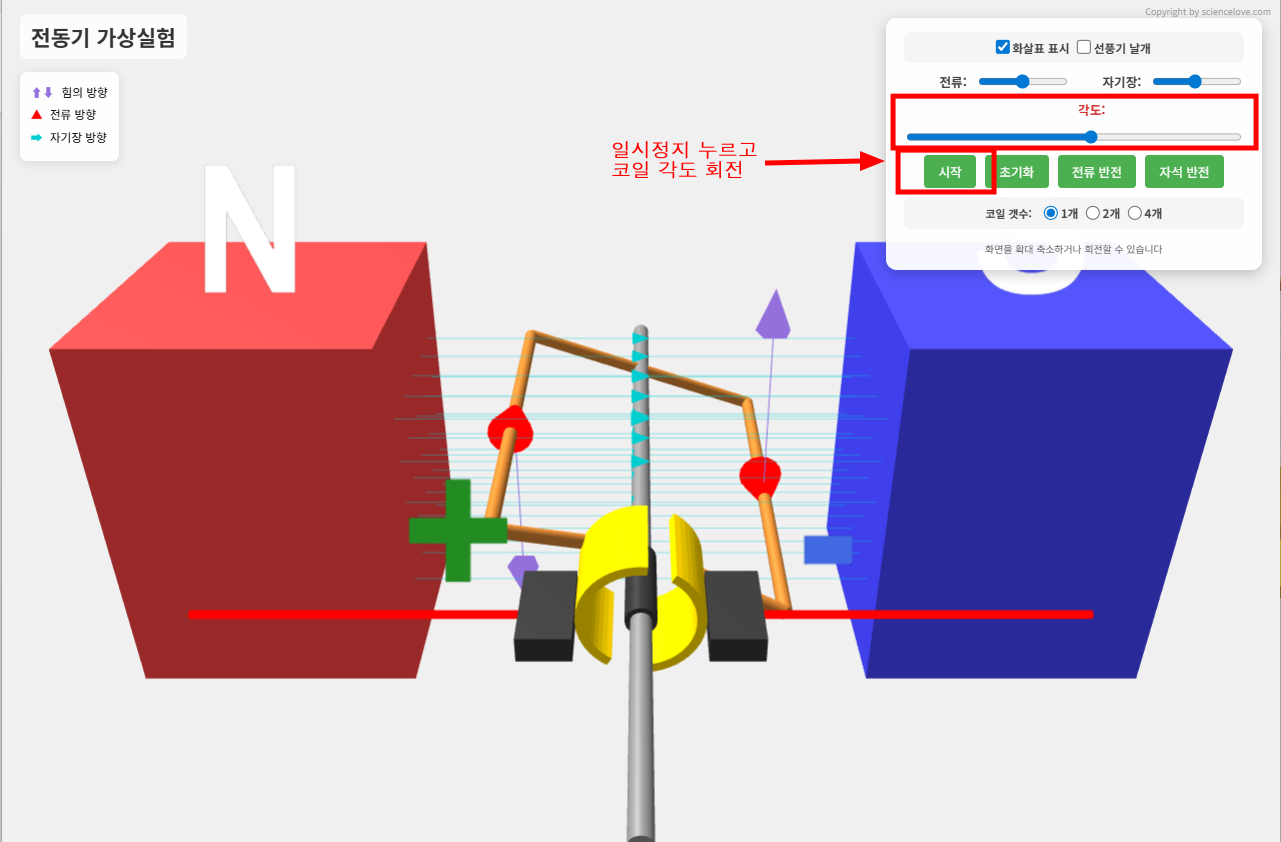

일시 정지를 누르고 코일의 각도를 조절한 다음 시작을 누르면 코일이 수직으로 서 있을 때는 돌아가지 않는 것을 볼 수 있다. 또 수직에서 살짝 벗어나 있어도 관성이 약하면 돌지 않고 멈추는 것을 확인할 수 있다.

그래서 실제 전동기에서는 코일이 1개가 아니라 여러겹으로 감겨 있다.

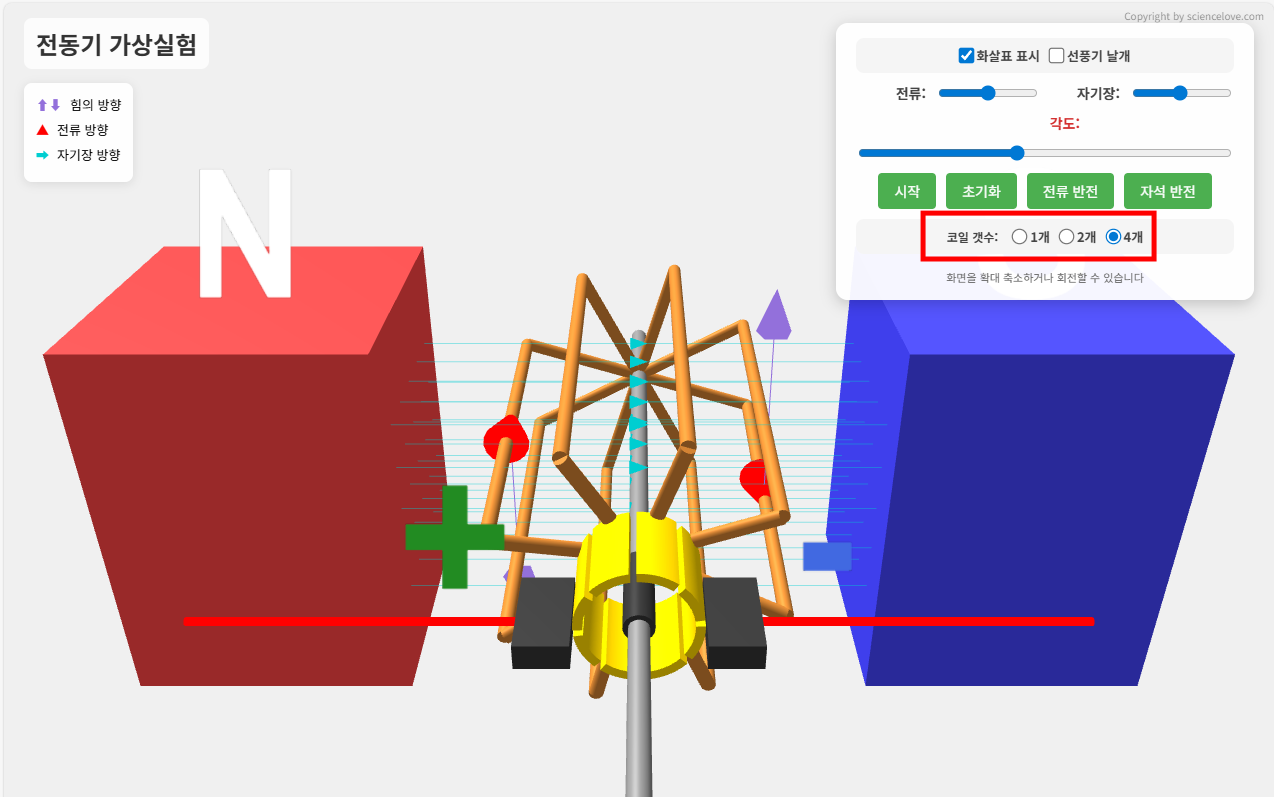

그것을  코일의 갯수를 추가해 가면서 실제 전동기의 작동원리를 생각해 볼 수 있도록 만들었다.

<추가>

예전에 만든 컴퓨터에서 작동하는 전동기 모형

https://sciencelove.com/2177

전동기 원리 가상실험 프로그램 (전자기력 - 입체)



3D 발전기 가상실험과 함께 사용하기 바란다.

https://sciencelove.com/483102
