소리3요소실험(마이크).zip

학교에서 배우는 소리의3요소 진폭,진동수,파형을 스마트폰을 이용하여 직접 실험할 수 있다. 소리와 관련된 실험은 이 프로그램 하나로 다 할 수 있도록 제작하였다.

2017.2.3일 몇가지 오류를 잡아 업그레이드 하였고, 앞으로도 필요한 사항이 있으면 업그레이드 해서 소리관련 실험에 최적화 되도록 만들 계획이다.

가장큰 특징은 소리 파형을 일시정지하여 관찰할 수도 있고

소리파형을 capture 하여 두번째 다른 소리와 쉽게 비교할 수 있다는 점이다.

기존 소리 분석 프로그램이 한개의 소리를 분석할 수 있기 때문에 두개의 소리를 비교하는데 불편한 점이 많았다. 그래서 두개의 소리를 쉽게 비교할 수 있는 점에 주안점을 두었다.


예를 들면

작은 소리를 발생시키고 소리를 capture 하면 파형형태가 그대로 보여지게 된다. 이때 큰 소리를 발생시키면 작은소리의 파형이 보여지는 화면에 큰 소리의 파형이 나타나게 된다. 한번에 다른 장비의 도움 없이 두개의 소리를 비교할 수 있다.



진동수나 파형도 같은 방법으로 비교할 수 있다.


파형을 일시정지 시켜 어떻게 보이는지도 확인이 가능하다.

시간이 나타나기 때문에 잘 이용하면 발생한 음파의 진동수도 계산해 낼 수 있다.

좌측아래 1,2,4 를 눌러 시간간격을 조절할 수도 있다.

<간단한 사용방법 팁>

1. 프로그램을 실행시키고 소리를 발생시킨 다음 일시정지 버튼을 눌러 마음에 드는 파형이 나왔는지 확인한다. 만약 마음에 드는 파형이 나오지 않았다면 다시 재생 버튼을 눌러 마음에 드는 소리를 발생시킨다.

2. 일시정지 시킨 파형이 마음에 들면 capture 버튼을 눌러 파형을 캡쳐한다. 그럼 capture 버튼과 파형의 색이 붉은 색으로 바뀌어 기존 파형과 비교하기 쉽게 될 것이다.

3. 두번째 소리를 발생시켜 첫번째 캡쳐한 화면과 비교해 본다. (필요에 따라 show/hide 버튼을 눌러 캡쳐한 화면을 안보이게 할 수도 있다.)

4. 추가로 계속해서 화면을 캡쳐해서 비교해 볼 수 있다. 캡쳐된 화면을 없애고 싶으면 delete 버튼을 누르면 모든것이 초기화 된다.



---

컴퓨터가 없는 경우 스마트폰으로 할 수 있게 어플도 개발해 놓았다.

플레이스토어에가서 'sciencelove'로 검색하거나 '소리3요소(진폭,진동수,파형)-가상실험' 으로 검색하면 설치할 수 있다.

https://play.google.com/store/apps/details?id=air.com.sciencelove.soundanalysis2




Posted by 민서아빠(과학사랑)

댓글을 달아 주세요

  1. 2017.03.18 00:04  댓글주소  수정/삭제  댓글쓰기

    비밀댓글입니다

    • 민서아빠(과학사랑) 2017.03.18 07:17 신고  댓글주소  수정/삭제

      죄송합니다. 제가 음성분석쪽 전문가가 아니라 도와 드릴수가 없네요. 공신력 있는 기관이나 연구소에 도움을 받으시는 것이 좋을 듯 합니다. 그리고 전화번호는 개인정보보호 때문에 임의로 삭제했습니다. 죄송합니다.

  2. 김기훈 2017.04.16 11:27  댓글주소  수정/삭제  댓글쓰기

    항상 도움 많이 받고 있습니다. 좋은 자료 정말 감사드립니다^^

  3. 진경 2017.05.09 22:44  댓글주소  수정/삭제  댓글쓰기

    항상 좋은 자료로 수업에 많은 도움을 받고 있어요~ 감사합니다~~^^

  4. 이명덕 2017.06.02 10:49  댓글주소  수정/삭제  댓글쓰기

    정성 가득한 자료 고맙습니다. 수업에 잘 활용하겠습니다^^

  5. 신지원 2017.06.13 15:55  댓글주소  수정/삭제  댓글쓰기

    선생님 컴퓨터로 하던 앱으로하던 마이크가 꼭 필요한 것인가요?
    컴퓨터에 마이크가 없어서 앱으로 실행해 보았는데 소리를 발생해도(제가 소리를 질러도)
    파동이 안그려지네요..ㅠㅠ

  6. 신지원 2017.06.17 21:38  댓글주소  수정/삭제  댓글쓰기

    앗 잘 보이네요~^^ 늘 감사합니다!

  7. 소피아 2017.07.28 08:40  댓글주소  수정/삭제  댓글쓰기

    좋은앱개발해주셔서 감사합니다.
    혹시 데이타를 프린트아웃 할 수 있는 방법도 있는지알고싶습니다.

  8. 김영숙 2018.05.14 22:03  댓글주소  수정/삭제  댓글쓰기

    지난주 소리분석 프로그램을 컴퓨터에 깔았을 땐 분명 됐는데 오늘 다시 실행하니 감감무소식...ㅠㅠ
    다시 지웠다 깔아도 무반응... 뭐가 잘못된 걸까요??

    • 민서아빠(과학사랑) 2018.05.14 23:01 신고  댓글주소  수정/삭제

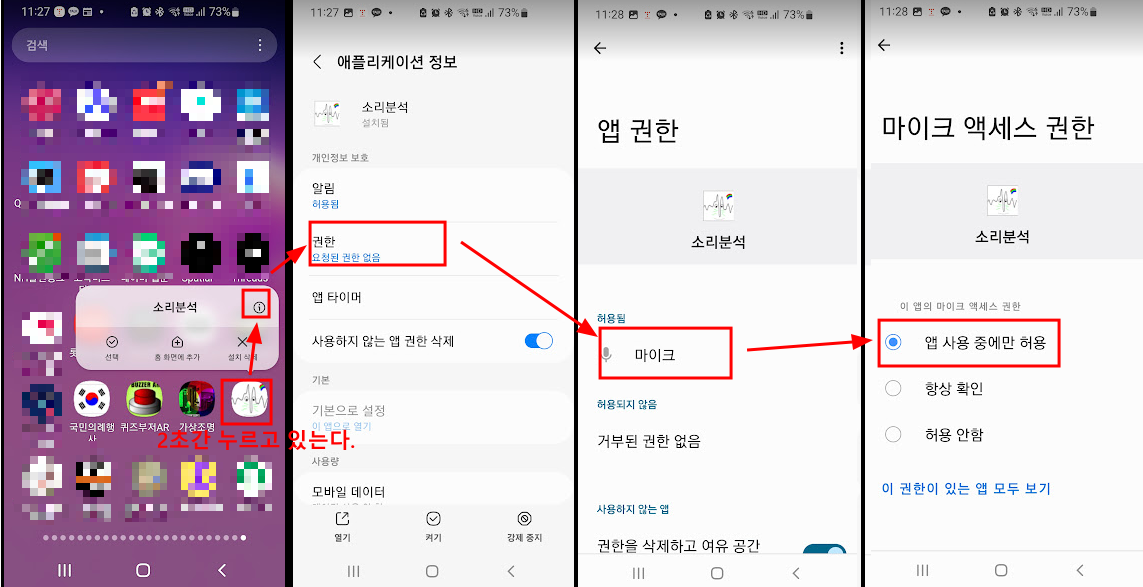

      프로그램은 실행되는데 전혀 작동을 하지 않는다면 마이크 입력이 꺼져 있는 것으로 보입니다.
      프로그램은 이상이 없고, 선생님 컴퓨터에 소리입력이 안되는 것으로 보입니다.
      컴퓨터에 녹음기능이 활성화 되어 있어야 합니다. 아니면 컴퓨터에 헤드셑이나 마이크를 연결해 보세요.

  9. 문산 2018.05.15 16:54  댓글주소  수정/삭제  댓글쓰기

    좋은 프로그램 감사합니다. 그런데 제가 이해가 안가는 부분이 있어서요. 그래프의 x축은 시간이지요?
    그런데 높은 소리에서 진동 횟수가 오히려 적게 나오는 이유는 무엇인가요?

    • 민서아빠(과학사랑) 2018.05.15 19:25 신고  댓글주소  수정/삭제

      X축 시간 맞습니다. 따라서 파형이 더 많이 나오면 진동수가 높은 겁니다.
      높은 소리에서 진동수가 높게 나옵니다. 아마 입력하는 소리에 문제가 있어서 그럴 겁니다.
      휘파람을 불어서 비교해 보시면 가장 정확합니다. ^^

  10. 문산 2018.05.15 19:43  댓글주소  수정/삭제  댓글쓰기

    제가 실로폰으로해봤는데 높은 음이 파형이 더 적게 나와요..ㅠㅠ

    • 민서아빠(과학사랑) 2018.05.15 20:39 신고  댓글주소  수정/삭제

      목소리로 그냥 '아~~' 라고 저음과 고음으로 해봐도 잘 구분됩니다. 지금 기타가지고 실험해 봤는데 전 잘되는데요. ^^
      왜 그런지 이유를 모르겠네요. 다양한 소리로 테스트해 보세요.

  11. 문산 2018.05.16 15:58  댓글주소  수정/삭제  댓글쓰기

    멜로디언으로 하니 잘 되네요. 실로폰은 왜 그런지 참 이상하네요. 오늘 수업했는데 참 좋았습니다. 감사합니다.

  12. 아아 2018.09.05 18:55  댓글주소  수정/삭제  댓글쓰기

    Y축은 변위인가요? 만약 그렇다면 정확하게 몇 cm 인지 값을 구할 수 있나요?

  13. 흑냥이 2018.11.23 00:02  댓글주소  수정/삭제  댓글쓰기

    고등학생인데 소리 관련 프로젝트를 진행하려고 하는데요, 혹시 무슨 프로그램?을 이용해 개발했는지 알 수 있을까요? 저도 그래프로 나타내고 싶은데 방법을 모르겠어요..

  14. 흑냥이 2018.11.23 23:14  댓글주소  수정/삭제  댓글쓰기

    감사합니다.. 더 찾아봐야겠네용

  15. 허용 2018.12.04 11:13  댓글주소  수정/삭제  댓글쓰기

    대단하세요.
    이렇게 좋은 자료를 주셔서 정말 감사합니다.

  16. 권순남 2019.04.05 05:48  댓글주소  수정/삭제  댓글쓰기

    고등학교 수학시간에 삼각함수가 어디에 활용되는지 보여주려고 합니다.
    감사합니다
    질문이 있습니다~
    앱 화면에 캡쳐기능이 있는데요, 캡쳐하면 폰에 저장이 되는건가요? 제 폰에는 저장이 안됩니다

    • 민서아빠(과학사랑) 2019.04.05 07:04 신고  댓글주소  수정/삭제

      앱화면에 캡쳐 기능은 저장하는게 아니라 현재 보이는 파형을 화면에 고정시켜 놓는 기능입니다. 그래야 다음 파형과 비교해 볼 수 있거든요.
      파형을 저장하는 기능은 앱에는 없습니다.
      일반적인 스마트폰에서 지원하는 화면캡쳐 기능을 사용하셔야 합니다.
      보통 전원버튼과 아래쪽 볼륨버튼을 동시에 누르면 화면캡쳐가 됩니다.

  17. 권순남 2019.04.05 09:46  댓글주소  수정/삭제  댓글쓰기

    네~ 감사합니다

  18. 이상엽 2019.07.09 16:16  댓글주소  수정/삭제  댓글쓰기

    안녕하세요
    질문이 있어 글을 남깁니다.
    캡쳐해놓은 파일이 스마트폰에 저장이 되는건가요?? 저장이 된다면 위치를 알고 싶습니다.
    감사합니다.

    • 민서아빠(과학사랑) 2019.07.09 20:33 신고  댓글주소  수정/삭제

      저장되지 않습니다. 그냥 화면상에서 확인하는 용도입니다. 현재 따로 저장하는 기능은 없습니다.
      꼭 필요하시면 스마트폰 기본기능을 이용해 스마트폰 화면을 캡쳐 해서 저장하시면 됩니다.
