[가상실험] 모호로비치치 불연속면 시뮬레이션
https://sciencej1.cafe24.com/html5/sci2/moho.html
💡 왜 만들게 되었는지 (제작 동기)
중학교 과학 시간에 '지구의 내부 구조'를 배우면 반드시 등장하는 인물이 있습니다. 바로 '모호로비치치'입니다. 모호로비치치는 지진파의 도달 시간을 분석하여 지각과 맨틀의 경계면(모호면)을 발견했습니다.
하지만 학생들에게 주시 곡선(거리-시간 그래프)을 보여주며 "거리가 멀어지면 꺾인 파동이 더 빨리 도착해서 그래프 기울기가 달라진다"라고 설명하면, 대부분의 학생들은 "직선으로 곧장 가는 게 빠른데, 왜 밑으로 빙 돌아가는 파동이 더 빨리 도착하나요?" 라며 직관적으로 이해하지 못합니다.
그래서 학생들이 먼 거리를 갈 때는 속도가 빠른 매질(맨틀)을 통과하는 것이, 곧장 가는 것(지각)보다 더 빠를 수 있다는 사실을 눈으로 직접 보고 깨달을 수 있도록 돕기 위해 이 가상실험을 제작하게 되었다.
학생들 수준에 맞춰서 비포장도로와 고속도로로 설명해 주면 좋습니다. 지구 내부에 우리가 몰랐던 고속도로가 있었다. 그래서 모형변경을 누르고 가상실험을 하면 자동차가 움직입니다.
🖥️ 자세한 사용 방법
이 프로그램은 직관적인 버튼과 체크박스를 통해 다양한 상황을 실험해 볼 수 있습니다.
1. 기본 조작
- [지진 발생] 버튼: 클릭하면 진원에서 지진파(빨간색 원)가 발생하여 관측소 A, B, C, D로 퍼져나갑니다. (도달하는 순간 삐 소리와 함께 건물이 무너집니다.)
- [초기화] 버튼: 시뮬레이션을 처음 상태로 되돌립니다.
- [모형 변경] 버튼: 지진파 모형을 자동차 모형으로 바꿉니다. (지각 = 비포장도로, 맨틀 = 고속도로) - 국도로 달려 가는 것 보다. 먼 거리를 갈때는 고속도로로 가는 것이 더 편리하고 빠르다는 점을 부각시키면, 학생들을 좀더 쉽게 이해하게 할 수 있습니다.
2. <상황 선택>
- 예상 상황 (기본값): 지구 내부가 모두 같은 물질(지각)로 되어 있다고 가정했을 때의 모습입니다. 파동이 거리에 비례하여 순서대로 일정하게 도착합니다.
- 실제 상황: 실제 지구처럼 지각 아래에 지진파 속도가 빠른 '맨틀'이 존재하는 상황입니다. (처음에는 맨틀이 보이지 않아 학생들의 호기심을 유발합니다.)
3. <고급 설정> (실제 상황 선택 시 등장)

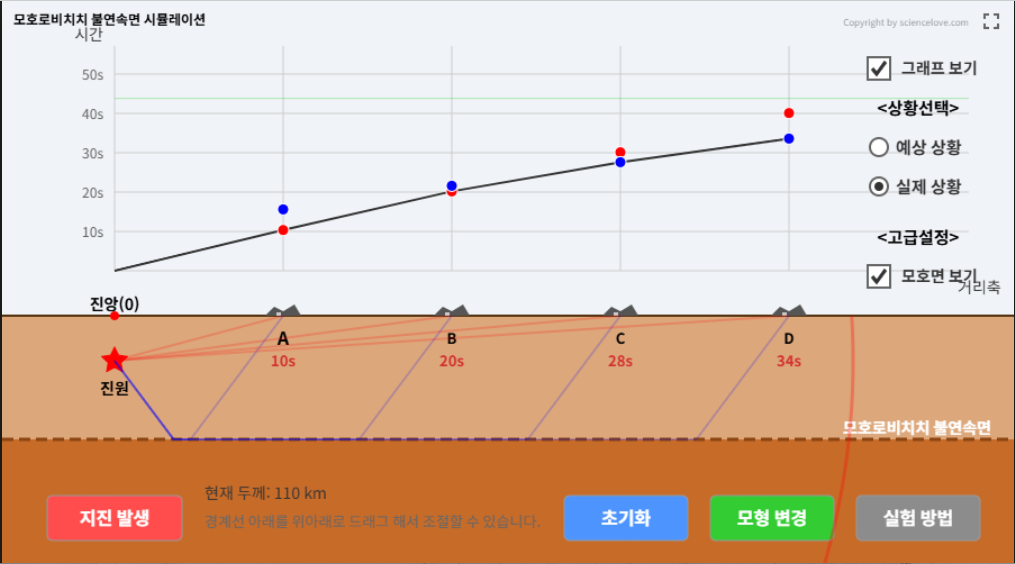

- 모호면 보기: 체크하면 숨겨져 있던 모호로비치치 불연속면(지각과 맨틀의 경계)이 나타나고, 맨틀을 통과하는 빠른 굴절파(파란색 원)의 경로를 볼 수 있습니다.
4. 우측 상단 옵션
- [그래프 보기]: 거리에 따른 지진파 도달 시간 그래프(주시 곡선)를 실시간으로 그립니다. 점이 찍히고 선이 꺾이는 모습을 관찰할 수 있습니다.
- [모형 변경] 버튼: 지진파 모형을 자동차 모형으로 바꿉니다. (지각 = 비포장도로, 맨틀 = 고속도로)
👨🏫 수업 활용 팁 (이렇게 수업해 보세요!)
이 프로그램은 단순히 보여주는 용도보다는, 학생들에게 끊임없이 질문을 던지고 스스로 깨닫게 하는 '탐구형 수업' 에 최적화되어 있습니다.
1단계: 인지적 갈등 유발하기 (비밀은 숨겨라!)
- 처음에는 [예상 상황]으로 지진을 발생시킵니다. A, B, C, D에 차례대로 지진파가 도달하는 것을 보여줍니다.
- 그 다음, [실제 상황]을 선택합니다. (이때 절대로 '모호면 보기'를 켜지 마세요!)
- 지진을 발생시키면 화면에는 빨간색 지진파만 보이는데, C나 D 관측소는 지진파가 도착하기도 전에 갑자기 건물이 무너지며 도착 시간이 찍힙니다.
- 교사의 질문: "어? 분명히 빨간 지진파가 아직 도착하지 않았는데 건물들이 왜 무너졌을까? 눈에 보이지 않는 무언가가 더 빨리 도착한 건 아닐까?"
2단계: 비밀 공개와 비유를 통한 이해 (아하! 모먼트)
- 학생들의 궁금증이 극에 달했을 때, [고급설정 - 모호면 보기] 를 체크하여 땅속의 비밀(파란색 굴절파)을 보여줍니다.

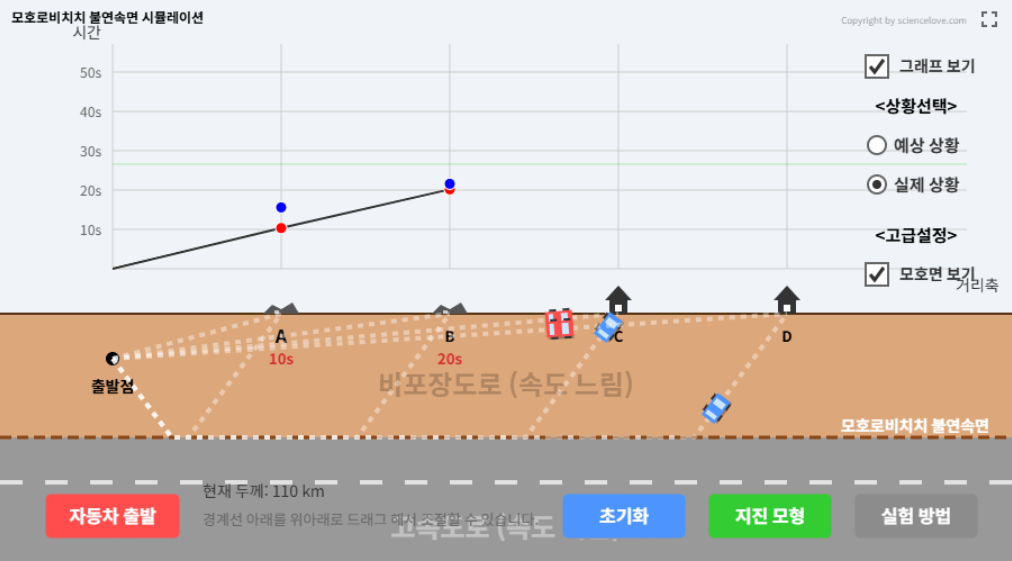

- 그래도 "왜 돌아가는 게 빠른가요?"라고 묻는 학생을 위해 [모형 변경] 버튼을 누릅니다.
- 지각은 '비포장도로', 맨틀은 '고속도로' 로 바뀝니다.
- 교사의 설명: "가까운 마트에 갈 때는 비포장도로로 직진하는 게 빠르지만, 아주 먼 부산에 갈 때는 톨게이트를 거쳐 돌아가더라도 고속도로를 타는 게 훨씬 빠르지? 지진파도 똑같단다!"
3단계: 그래프(주시 곡선) 해석하기
- [그래프 보기] 를 켜고 다시 지진을 발생시킵니다.
- 가까운 관측소(A, B)는 직접파(빨간 점)가 먼저 도착하지만, 먼 관측소(C, D)는 굴절파(파란 점)가 먼저 도착하여 그래프가 꺾이는 것을 시각적으로 보여줍니다. 교과서에 나오는 주시 곡선이 왜 꺾여 있는지 완벽하게 설명할 수 있습니다.
4단계: 심화 탐구 (지각 두께 조절)
- 학생들에게 지각 두께를 드래그하여 두껍게 또는 얇게 만들어 보라고 합니다.
- 지각이 두꺼워지면 고속도로(맨틀) 진입이 늦어져 꺾이는 위치가 어떻게 변하는지, 반대로 얇아지면 어떻게 변하는지 관찰하게 하면서, 지진파 도달하는 시간으로 지각의 두께를 간접적으로 알아낼 수 있음을 이해시킬 수 있습닏가.
