설치없이 스마트폰으로 할 수 있는 웹용 추가로 만들어 올려 놓았습니다.
약간 기능이 떨어지지만 다운로드 없이 실험할 수 있습니다.
http://sciencej.cafe24.com/html5/lens/lens.html

학생에게 안내하는 설명이나 가상실험 링크는 아래 학생용 링크를 소개해 주세요.
https://sciencelovestudy.tistory.com/38

렌즈작도2_5(자동).zip

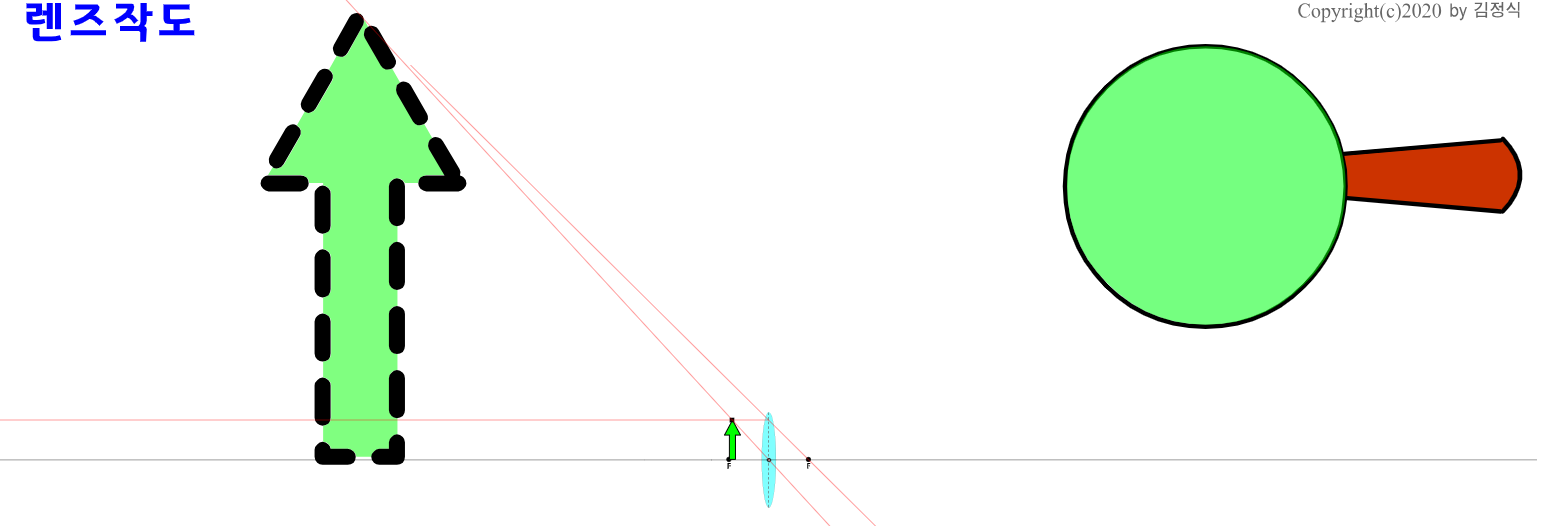

 렌즈 작도 프로그램입니다. 2.5로 업그레이드 하면서 우측상단에 실제 렌즈에 의해 보이는 모습이 나타나게 했습니다. 2015개정교육과정에서는 작도보다는 볼록렌즈와 오목렌즈의 관찰을 중시하네요.

왼쪽 물체를 이동시켜 볼 수 있고
렌즈 오른쪽 초점 F 를 변화 시킬 수 있습니다.

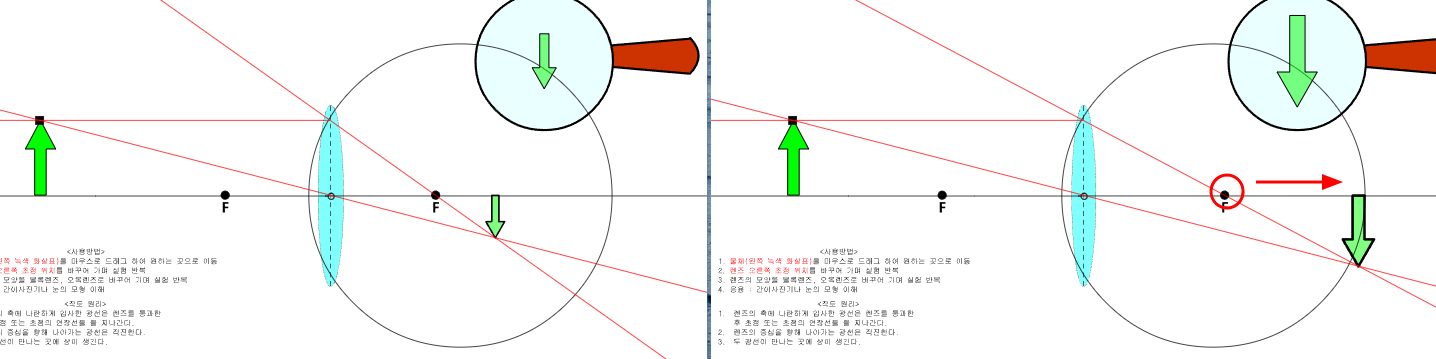

그리고 새로 만든 메뉴를 통해서 눈의 구조와 사진기의 구조를 비교해 볼 수 있습니다.
눈의 수정체와 망막사이의 거리와도 비교해가면서 설명해 주시면 좋습니다.

예를 들면 물체가 가까워지면 간이사진기일때는 뒤에 막이 뒤로 이동하지만

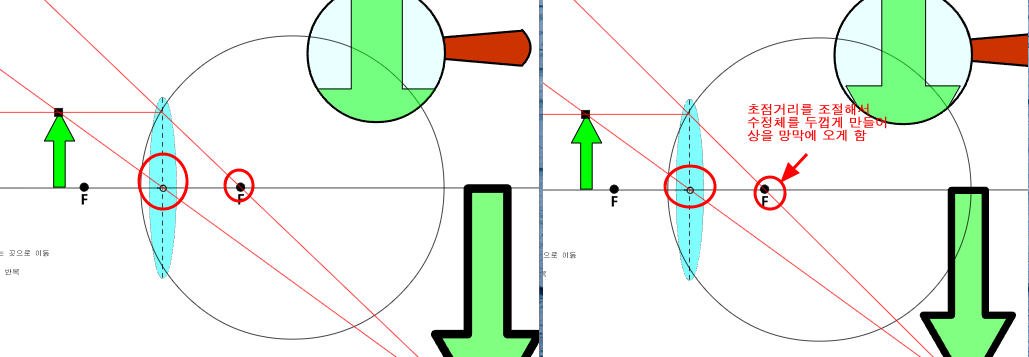

눈의 구조를 선택했을때는 망막이 이동하지 못하므로
렌즈의 초점을 드래그 하여 수정체의 두께를 바꾸어 주어야 합니다.

왜 수정체의 두께가 달라지는지 또 근시와 원시일때 어떤 렌즈를 써야 하는지 설명할 수 있습니다.

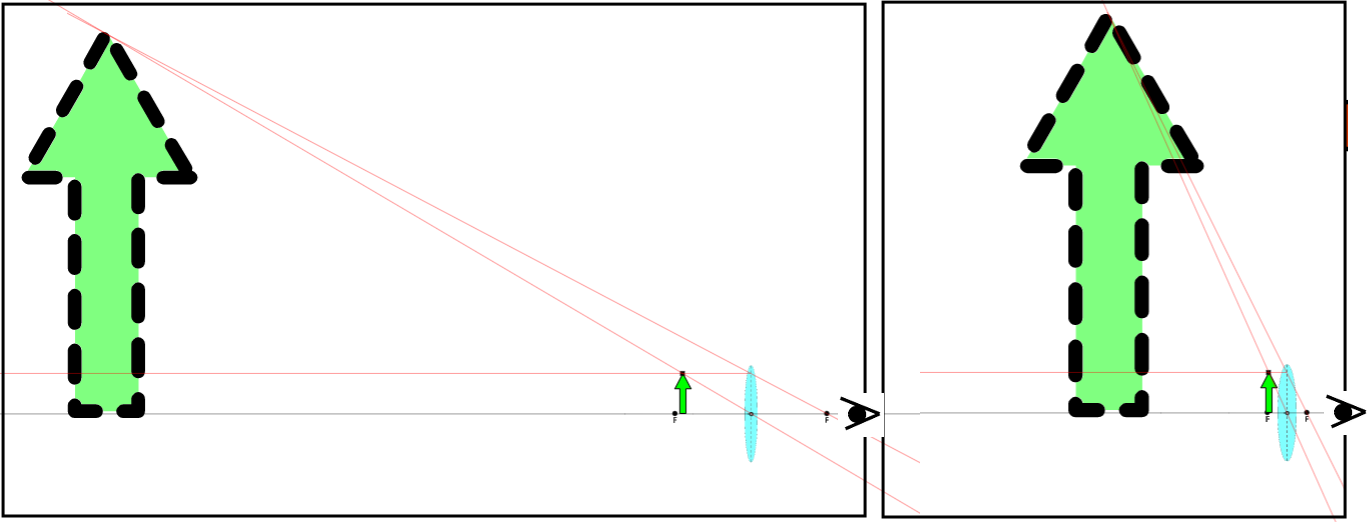

렌즈작도2_4에서는 아래쪽에 손가락 2개를 드래그 해서 움직일 수 있습니다. 설명할때 빛이 오는 방향이 어느방향인지 등을 설명할때 사용할 수 있습니다.

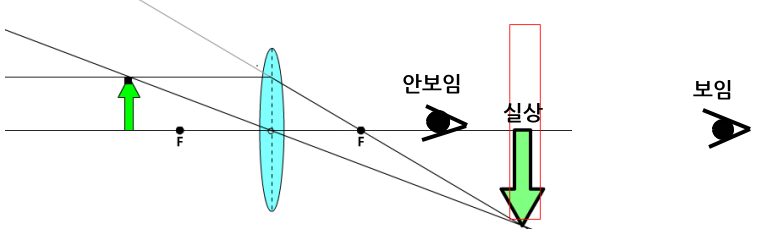

<추가> 볼록렌즈로 뒤집어진 큰상을 평상시에 쉽게 볼 수 없는 이유는?
실상은 실제 물체가 그 위치에 있는 것과 같다. 즉 실상이 만들어지면 그게 렌즈에 의해 만들어 진 상인지, 아니면 실제 그 위치에 실제 물체가 있는 건지 구분할 수 없다. 따라서 만들어진 실상을 보려면 눈의 위치는 실상보다 뒤쪽에 있어야 한다.
그런데 보통 우리는 볼록렌즈를 손에 들고 물체를 관찰한다. 그러면 뒤집어진 큰 상은 우리 뒤에 가서 생기게 된다. 따라서 볼 수 없는 것이다. 초점거리가 짧은 볼록렌즈를 세워두고 멀리 볼록렌즈에서 멀리 떨어져서 보면 뒤집어진 큰 상을 볼 수 있다.
